426 Maßzeichnungen

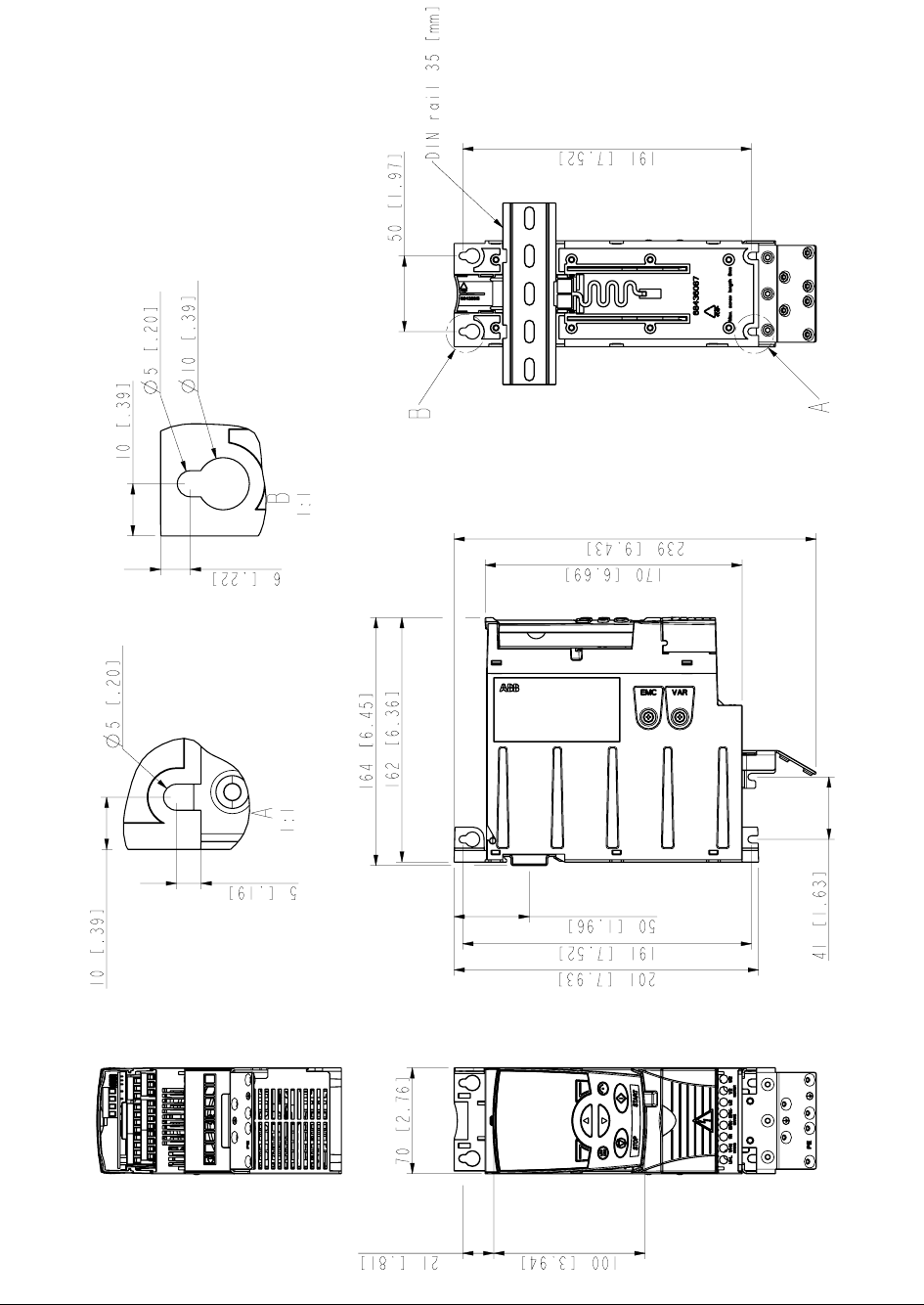

Baugrößen R0 und R1, IP20 (Schrankgerät) / UL-offen
R1 und R0 sind identisch mit Ausnahme des Lüfters oben im R1 Gerät.
3AUA0000067784-A
Baugrößen R0 und R1, IP20 (Schrankgerät) / UL offen
1)
Bei Erweiterungsmodulen kommen 26 mm (1,02 in) in der Tiefe hinzu.
1)
