Ohjelmasta löytyy myös hyödyllisiä lisätoimintoja. Siihen pystyy luomaan käyttä-

jäkohtaisia työtiloja mieltymysten mukaan ja macroscriptienkin luominen onnis-

tuu. Väyläprotokollista Drive composer pro tukee Ethernet- pohjaisia ratkaisuja,

kuten Ethernetiä ja PROFINETiä. Lisäksi ohjelma tukee taajuusmuuttajien liittä-

mistä suoraan USB- väylän kautta. USB- liityntä tapahtuu suoraan taajuusmuutta-

jan ohjelmointipaneelista. /9/

Ohjelma tukee myös samanaikaista työskentelyä useiden käyttöjen kanssa (mas-

ter/follower). Kytkentä tapahtuu linkittämällä käytöt toisiinsa RJ45- kaapelilla pa-

neeliportin kautta (Kuvio 7.). Jokaiselle taajuusmuuttajalle tulee antaa ohjelman

parametriasetuksiin oma numero 1…32 väliltä. Maksimimäärä taajuusmuuttajia

yhteen solmuun on 32. Kytkemisen jälkeen jokaiselle taajuusmuuttajalle tulee li-

säksi antaa oma nimi. /9/

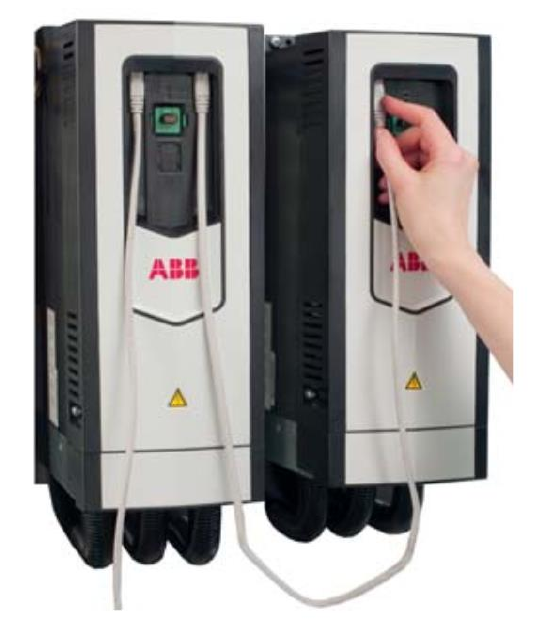

Kuvio 7. Taajuusmuuttajien liittäminen peräkkäin /9/
